Diese Anleitung beschreibt die Schritte zur Bestimmung, ob das Balboa BP Heizelement die Ursache für einen auslösenden FI-Schutzschalter ist.
Ein Fehler im Heizelement kann zum Auslösen des Haupt-FI-Schutzschalters führen.
Wenn der FI-Schutzschalter innerhalb von Sekunden nach dem Einschalten der Einheit auslöst, handelt es sich höchstwahrscheinlich um einen Heizungsfehler.
WICHTIG: Es ist höchste Vorsicht geboten, da bei diesem Verfahren das Spa während des Tests ein- und ausgeschaltet werden muss. Bitte stellen Sie sicher, dass die Stromversorgung des Spas ausgeschaltet ist, bevor Sie die Steuerungseinheit öffnen oder Komponenten auf der Leiterplatte berühren.
Bei Spas mit direktem elektrischen Anschluss (ohne Stecker): Schalten Sie den FI-Schalter am Sicherungskasten aus und überprüfen Sie die Topside-Steuerung (das Bedienelement), um zu bestätigen, dass es ausgeschaltet ist.
Bei Plug & Play Spas (mit Steckanschluss): Drücken Sie die Test-Taste und ziehen Sie den FI-Stecker aus der Steckdose.
Als zusätzliche Vorsichtsmaßnahme können Sie die Spannung an den Versorgungsklemmen prüfen, an denen die Stromversorgungsleitungen mit der Steuerungseinheit verbunden sind, um sicherzustellen, dass kein Strom zum Spa fließt. Achten Sie darauf, zwischen Weiß und Schwarz, Weiß und Rot, Schwarz und Rot, Erdleitung und jeder Farbe zu testen. Alle sollten 0 Volt sein.
Ein einfacher Vorgang, um zu bestimmen, ob das Heizelement die Ursache ist, besteht darin, ihn von der Leiterplatte zu trennen und zu sehen, ob der FI-Schutzschalter nach dem Wiederherstellen der Stromversorgung weiterhin auslöst.
 Entriegelungslasche des Heizungsanschlusses |  Heizungsanschluss an der unteren linken Seite der Leiterplatte |

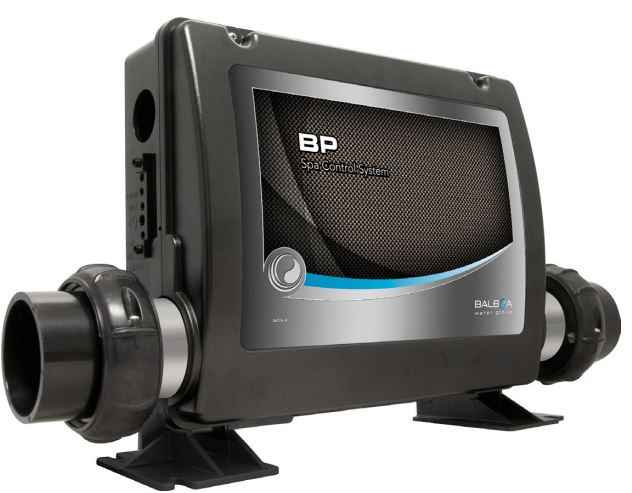

Das Balboa BP Heizelement wird über einen 3-poligen Stecker auf der unteren linken Seite der Leiterplatte mit der Steuerungseinheit verbunden. Trennen Sie den Heizungsstecker von der Leiterplatte, indem Sie die Entriegelungslasche drücken und den Stecker herausziehen.
Sobald Sie die Heizung abgeklemmt haben, schalten Sie die Einheit wieder ein und überwachen Sie das Spa, wenn das System startet.
Wenn der FI-Schutzschalter nicht mehr auslöst, nachdem die Stromversorgung wiederhergestellt wird und Sie alle Funktionen bedienen können (außer der abgesteckten Heizung natürlich), wäre dies ein starker Hinweis auf einen Heizungsfehler und das Heizelement sollte ersetzt werden.
HINWEIS: Lassen Sie das System laufen, um das Wasser zu filtern und zirkulieren zu lassen, bis ein neues Heizelement installiert werden kann, (während der Winterzeit, halten Sie das Spa im Betriebsbereiten-Modus („Ready Mode”) um ein Einfrieren zu verhindern).
Wenn Sie weitere Hilfe benötigen, wenden Sie sich bitte an unseren Kundenservice.
